Dokumentation: Mängel am Heizkörpereinbau
Sachverhalt: Lackschäden & Montagefehler
Die neu installierten Heizkörper weisen an den weißen Oberflächen erhebliche Lackschäden und dunkle Kratzspuren auf.
Die Aufnahmen belegen zudem, dass die Oberkante des Röhrenheizkörpers extrem nah an der Unterseite des Fensterbretts liegt.
Dies lässt kaum Platz für Werkzeuge (wie Pinsel oder Rollen), was die Ausführung der mietvertraglichen Pflichten (Anstrich der Fensterbretter) faktisch unmöglich macht.
Raumplatzverschwendung & Einschränkung:
Im Vergleich zum alten Modell nimmt der neue Heizkörper deutlich mehr Tiefe in den Raum ein.
Zudem sind die Rohrleitungen offen auf der Wand verlegt, was die Möblierung im Bereich der Heizung erheblich einschränkt.
Technische Prüfung & Normverstöße
VDI 6030 (Auslegung von freien Heizflächen):
Diese Richtlinie schreibt Mindestabstände nach unten (Boden) und oben (Fensterbrett) vor, um die Luftzirkulation (Konvektion) zu gewährleisten.
Ist der Abstand nach oben zu gering, sinkt die Wärmeleistung erheblich, da warme Luft nicht ungehindert aufsteigen kann.
Empfohlener Mindestabstand: ca. 10–15 cm.
DIN 18380 (VOB/C - Heizanlagen):
Verlangt eine fachgerechte und funktionsfähige Montage nach den "anerkannten Regeln der Technik".
Eine Installation, die Wartungs- oder Instandhaltungsarbeiten (Reinigen, Streichen der Fensterbank) unmöglich macht, ist mangelhaft.
Wirtschaftlichkeitsgebot / DIN 4701:
Durch behinderte Konvektion muss das System mit höheren Vorlauftemperaturen arbeiten. Dies führt zu unnötigen Energiekosten und verstößt gegen Effizienzstandards.
Übersicht der Bilddokumentation
| Vorschau / Dateiname |
Datum |
Bildbeschreibung / Mangel |
|
09.11.2025 |

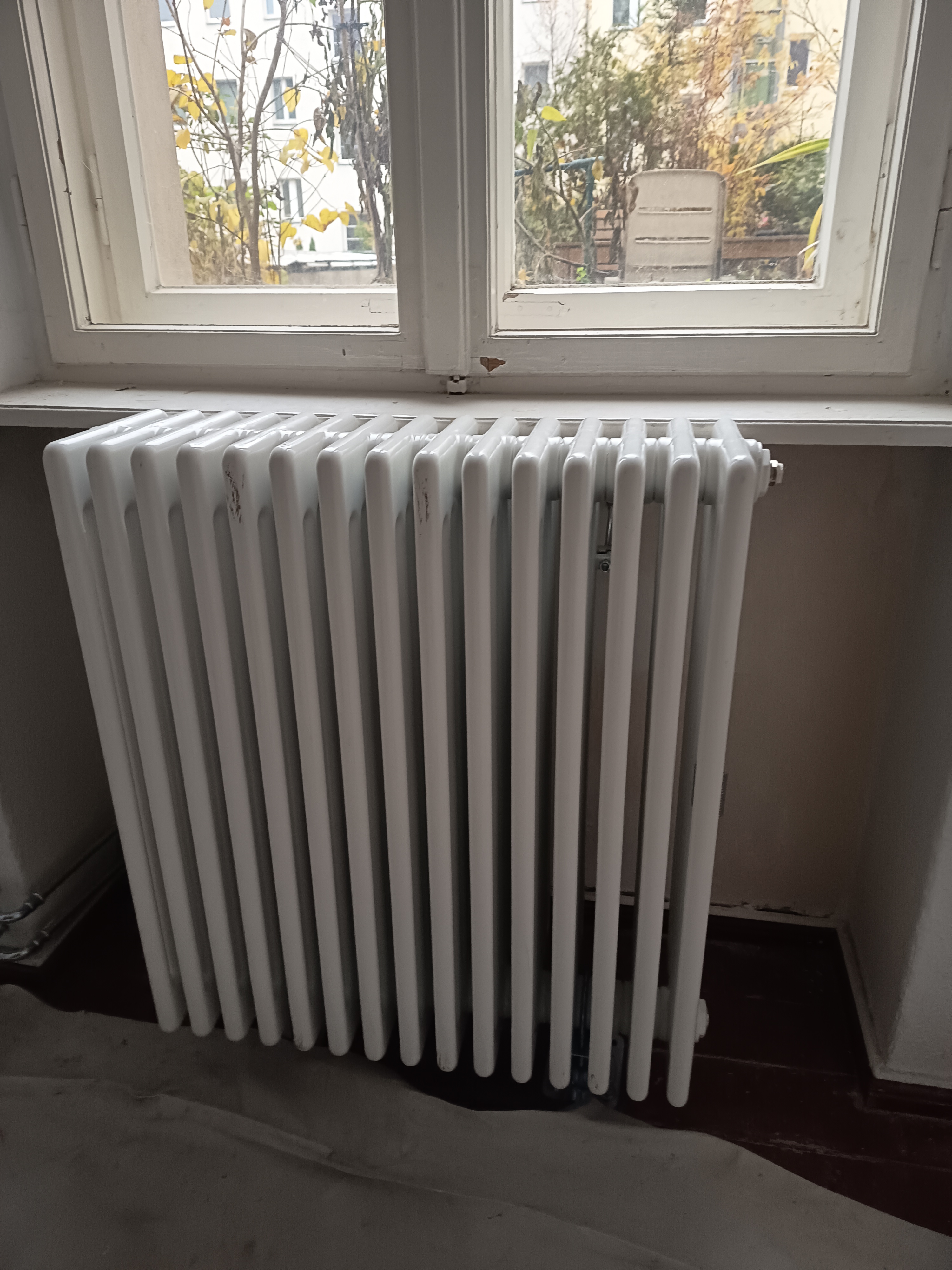

Neu installierter Röhrenheizkörper unter Fenster mit ersten Gebrauchsspuren. |
|
09.11.2025 |

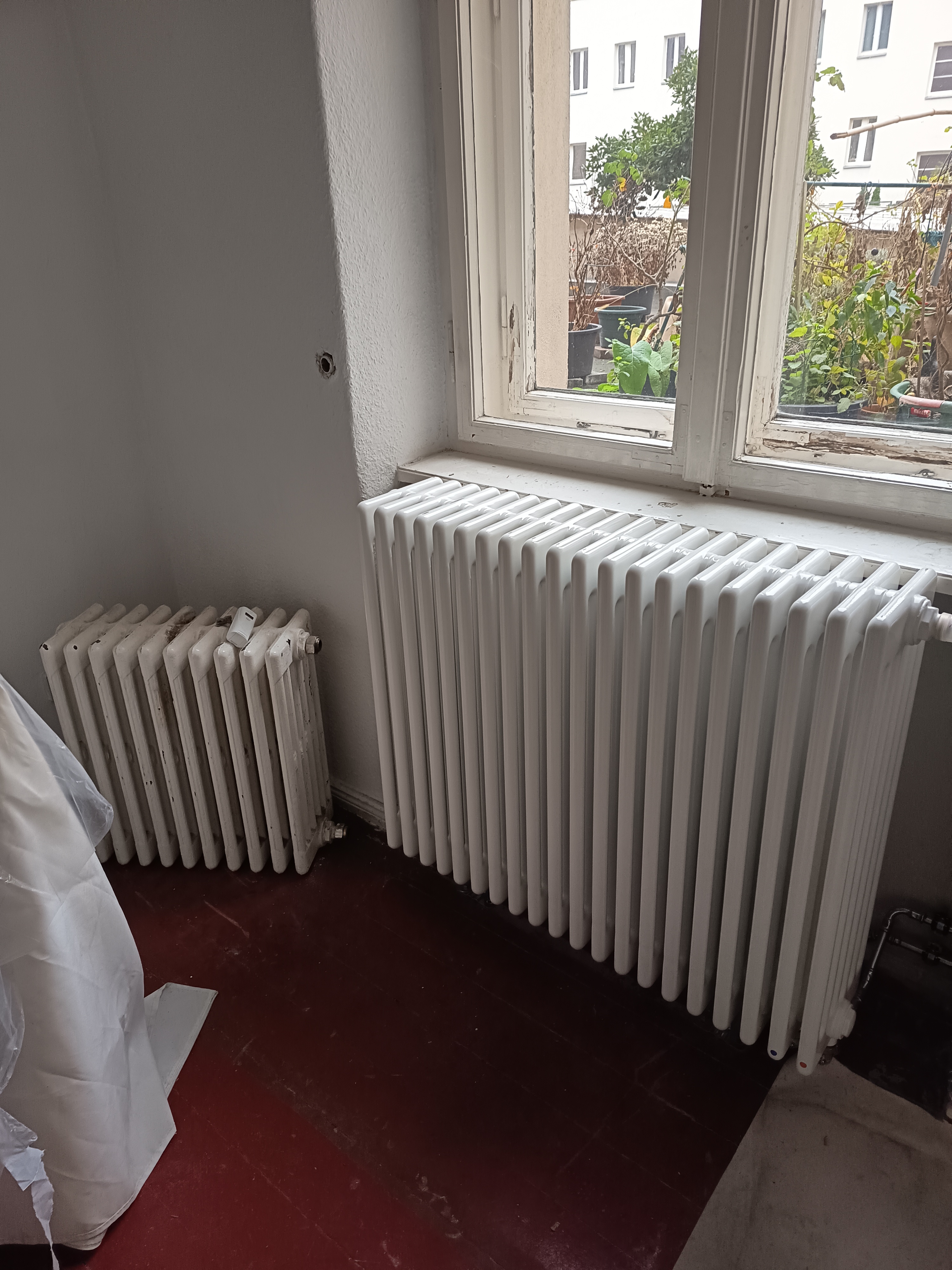

Direkter Vergleich: Neues Modell vs. altes Modell (Raumtiefe). |
|
09.11.2025 |

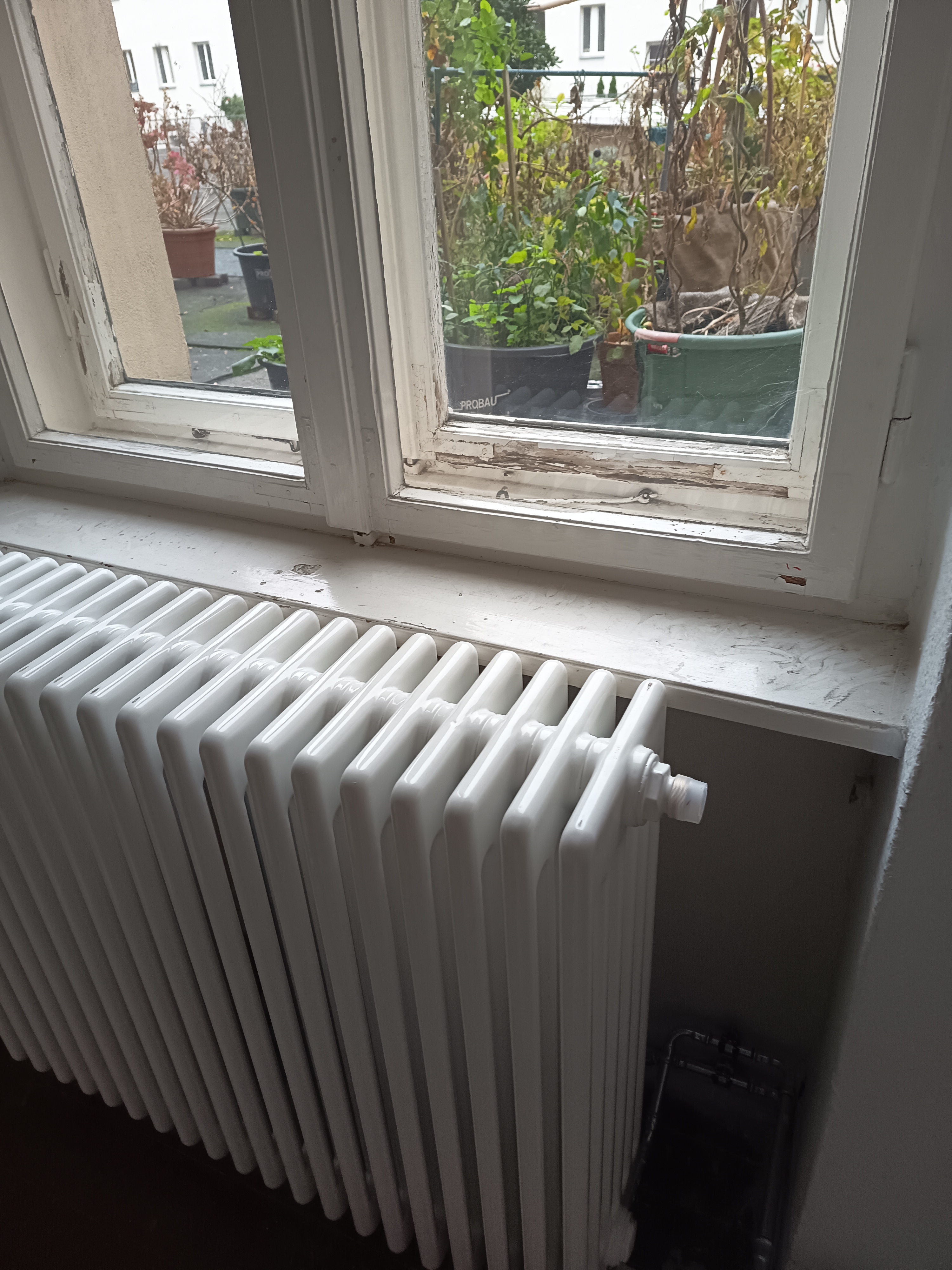

Detail: Kritischer Abstand zur Fensterbank (Konvektionsstau). |
|
09.11.2025 |

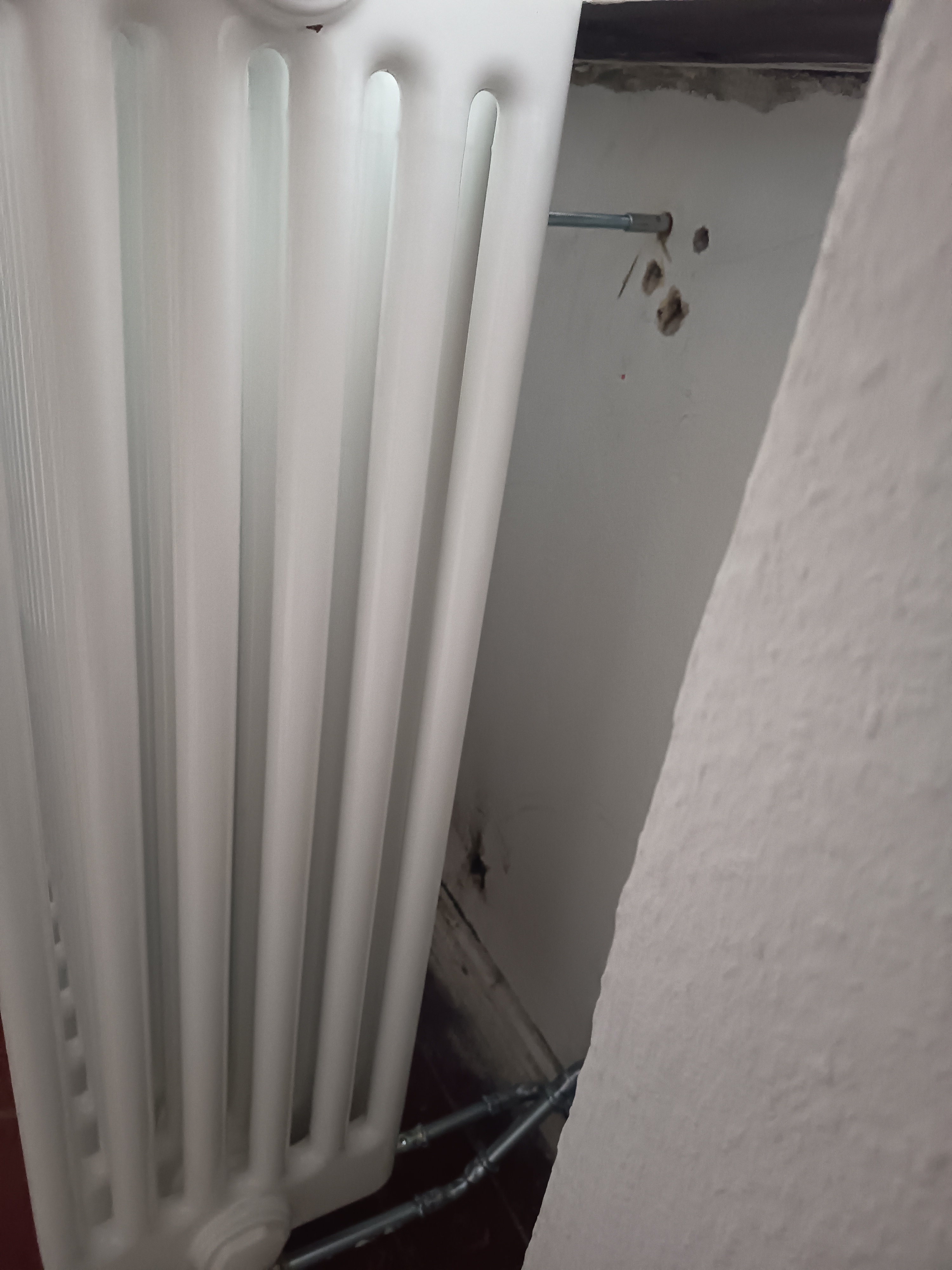

Rückansicht mit unfertigen Wandbohrungen und Rohranschlüssen. |
|
09.11.2025 |

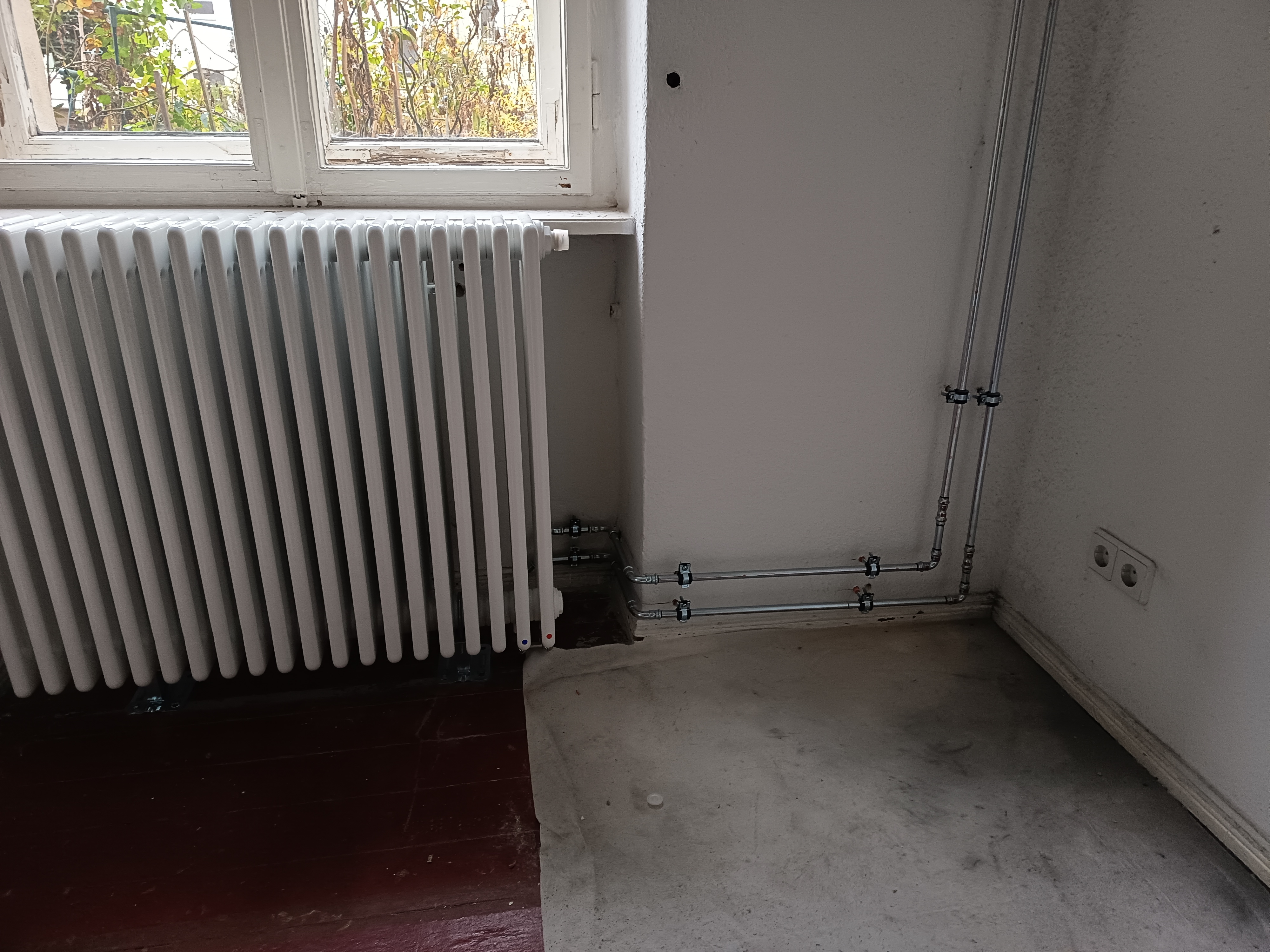

Offen verlegte Rohrleitungen und unsaubere Bodenanschlüsse. |
|
15.11.2025 |

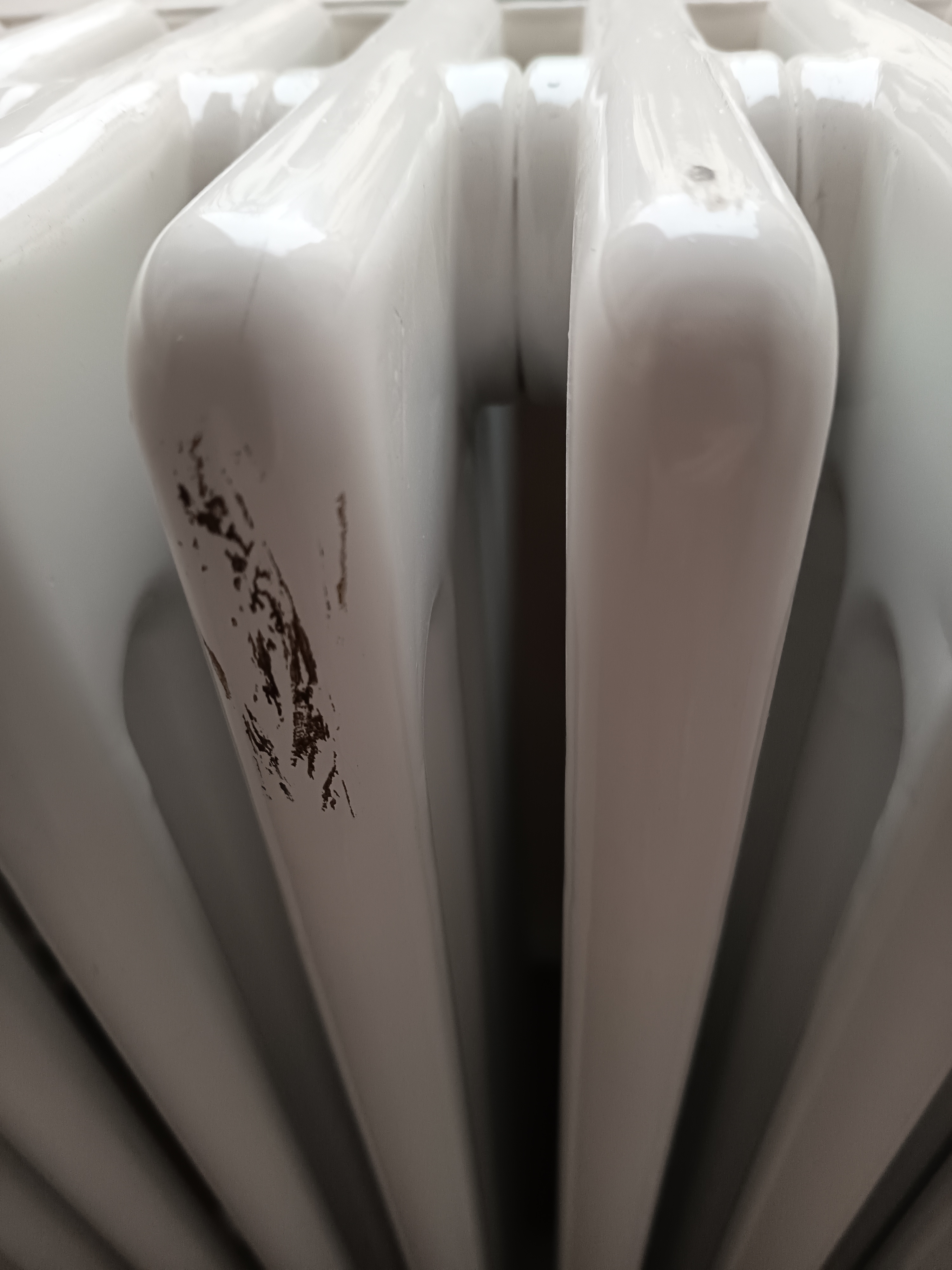

Lackschaden: Deutliche Kratzer in der neuen Beschichtung. |
|
15.11.2025 |

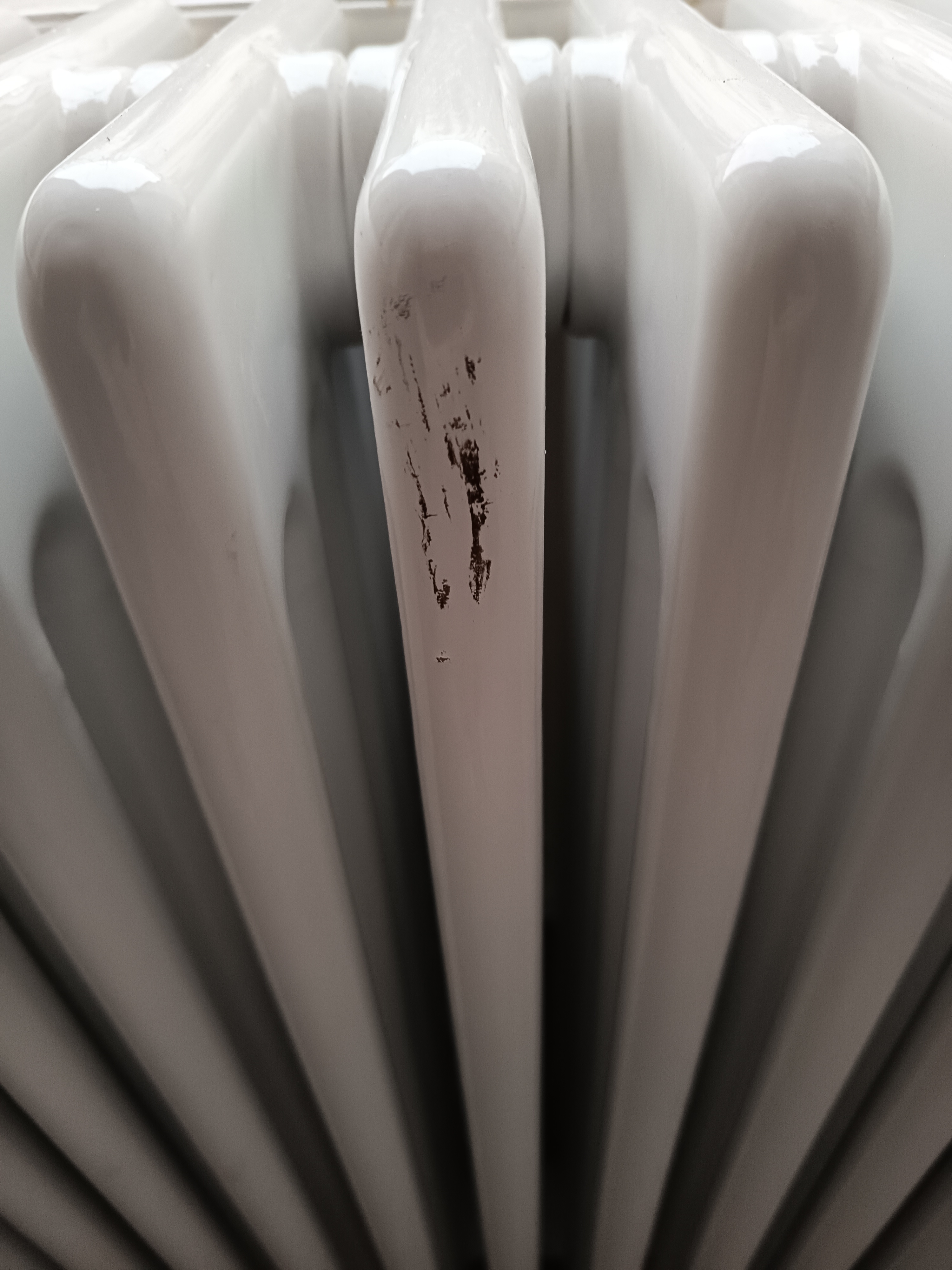

Weitere Nahaufnahme von Kratzspuren (Vorderseite). |
